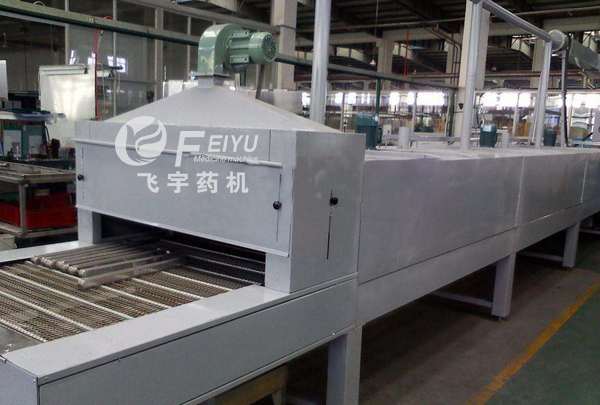

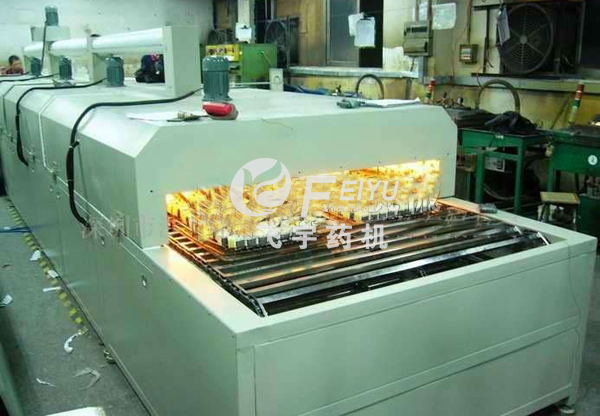

隧道烘箱

訂購熱線:13770709858
聯系人:朱先生
電話:025-85718210
手機:13770709858
傳真:025-85718167

詳情內容/ Content details








產品型號:YC-SD-150

工作溫度范圍:RT-250℃     使用電壓:380V/50Hz     控溫精度:±1℃   加熱功率:加熱管24KW/分2組控制

鼓風功率:180W/380V*3組

規格尺寸:

加熱箱內尺寸:3000×1000×100  機臺傳送帶空間高度            長L×寬W×高H(mm)

傳送帶尺寸:   4000×950×800   傳送帶到地面高度                長L×寬W×高H(mm)

整機卻外形尺寸:4000×1200×1500 機臺整體高度(含電機)  長L×寬W×高H(mm)

箱體制作材料:

機臺結構概述:本產品采用兩側風道出風,中間風道回風 循 環,采用鐵氟龍傳送網帶,比較平整,上料端200 mm,烘干段電加熱管加熱:總3000mm(烘干段均分為2組:(1500+1500mm,可獨立控溫工作),出料端800mm。電加熱管安裝在烘箱頂部 風道內,循環電機安裝烘箱頂部,可以讓電機壽命延長,進出料口采用可調式隔熱板,可上下自由調節,內側加裝保溫板,雙層隔熱。*加熱箱體頂部加裝不銹鋼防 護絲網,防止產品卷入風輪

箱體外壁材料:A3碳鋼冷扎板 板金折彎焊接鉚釘拼接。

箱體風板材料: SUS304鏡面不銹鋼鋼板 鈑金折彎機床沖孔。

箱體機架材料:A3碳鋼冷扎板,鈑金折彎焊接制作。

箱體腳架材料:國標方管制作

保溫層厚度材料:100K級高密度硅酸鋁纖維填充(保溫層厚度為100mm)。

外箱涂裝材料:防銹磷化處理后,表面噴塑,顏色藍白

傳送動力系統:

傳送動力:采用1臺齒輪調速電機,速度范圍:1m-10m/min。

傳送滾筒:采用自糾偏滾筒,可左右調節糾偏。

變頻器:采用一臺變頻調速器

傳送帶:采用鐵氟龍傳送帶,比較平整,容易清潔。

進氣及排氣:

進氣:3個孔徑60mm。位置在循環電機旁,作為冷風補償進風。

排氣:2個可調節蝶閥排氣口,排除烘烤廢氣

循環系統:

鼓風方式:強壓循環運風

電機裝置:3臺180W長軸電機安裝箱體頂部

加熱系統:

加熱元件:紅外線加熱采用24根1KW紅外線燈管。電加熱管加熱采用覆套式不銹鋼發熱器無塵化U型不銹鋼管狀電熱發生器,1KW/件,總24件,加熱元件總功率24KW,分2組加熱開關,連續使用壽命可達4萬小時以上

升溫時間:升溫速度要求2℃/分鐘以上,不能超過10℃/分鐘。從常溫升溫至60℃,不大于10分鐘,從常溫升溫至200℃,不大于30分鐘。

電器配置:

溫 控 儀:LED/智能/數顯/溫控儀,控溫精度±1℃,帶P.I.D調節,自動恒溫。

分2組加熱控制,2個溫度控制儀表分別獨立控制一段箱體內的溫度。合裝于一個控制箱內,位置在出料口

聲光報警裝置:APT/AD16型聲光報警裝置,設定時間結束報警提示。

控制電路電壓:220V/50Hz

測溫裝置:2支不銹鋼鎧甲PT100電阻溫度傳感裝置+2支K分度熱電偶,測溫精確±1℃。

保護系統:漏電保護,斷路保護,電機過載保護,接地保護,超溫保護。

斷路器啟動:帶漏電保護的斷路器啟動,有效保護所有電器元件。

主控輸出:采用SSR固態繼電器輸出,控溫精準

電器元件:用品牌電氣

備注:隧道烘箱(流水線烘箱)以非標為主,以上案例只供參考,詳細要求需溝通后設計更合理的產品,歡迎來電、來人詳細溝通!
